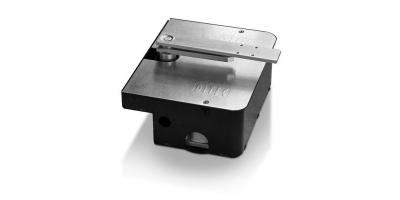

Ditec Cubic

DItec Cubic
DItec Cubic
DItec Cubic
DItec Cubic
DItec Cubic
DItec Cubic

Ditec Cubic

De onzichtbare automatisering
Voor frequent en intensief gebruik

Omschrijving Cubic 6 Cubic 6H Cubic 6HV
Elektromechanische
aandrijving
onomkeerbaar voor vleugel tot 4 m onomkeerbaar voor vleugel tot 4 m onomkeerbaar voor vleugel tot 2,5 m
Besturing van de slag magnetische eindschakelaars (optie) magnetische eindschakelaars (optie) magnetische eindschakelaars (optie)
Maximaal draagvermogen

800 kg x 2 m
350 kg x 4 m

800 kg x 2 m
350 kg x 4 m
350 kg x 1 m
200 kg x 2,5 m
Gebruiksklasse 3 - frequent 4 - intensief 4 - intensief
Intermittentie S2 = 15 min
S3 = 25%
S2 = 30 min
S3 = 50%
S2 = 30 min
S3 = 50%
Stroomvoorziening motor 230 V AC / 50 Hz 24 V DC 24 V DC
Stroomopname 1,5 A 12 A 12 A
Koppel 340 Nm 340 Nm 220 Nm
Openingstijd 18 s/90° 12÷45 s/90° met CUBIC6L
15÷55 s/90° met CUBIC6LG
6÷25 s/90° met CUBIC6L
8÷30 s/90° met CUBIC6LG
Maximale opening aandrijving 110° of 180° 110° of 180° 110°
Ontgrendeling voor
handmatige opening
met sleutel met sleutel met sleutel
Werkingstemperatuur -20°C / +55°C
(-35°C / +55°C
met NIO ingeschakeld)
-20°C / +55°C
(-35°C / +55°C
met NIO ingeschakeld)
-20°C / +55°C
(-35°C / +55°C
met NIO ingeschakeld)
Beschermingsgraad IP 67 IP 67 IP 67
Stuurkast E2
LOGIC M
LCU40H LCU40H
