Beschrijving

PWR25H

PWR35H

PWR50H

PWR50HV

PWR50HR

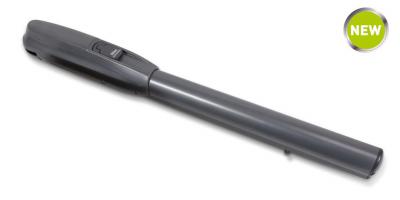

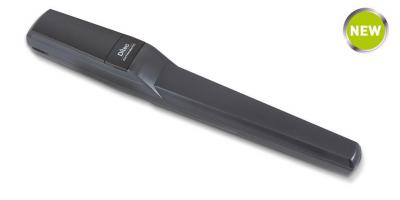

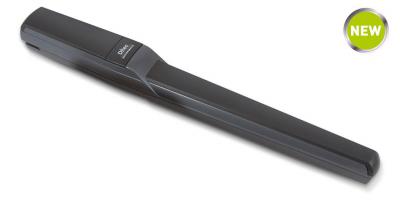

Elektromechanisch aandrijvingsmechanisme

onomkeerbaar voor vleugels tot 2,5 m

onomkeerbaar voor vleugels tot 3,5 m

onomkeerbaar voor vleugels tot 5 m

onomkeerbaar voor vleugels tot 5 m

omkeerbaar voor vleugels tot 5 m

Besturing van de beweging

mechanische stop

mechanische stop

magnetische eindschakelaar (optioneel)

mechanische stop

magnetische eindschakelaar

mechanische stop

Maximale belasting

400 kg x 1,5 m200 kg x 2,5 m

600 kg x 1,75 m250 kg x 3,5 m

800 kg x 1,75 m280 kg x 5 m

800 kg x 1,75 m280 kg x 5 m

800 kg x 1,75 m280 kg x 5 m

Stroomvoorziening motor

24 V DC

Maximaal vermogen

5 A

5,5 A

12 A

12 A

12 A

Stroomverbruik

55 W nom. / 120 W max

65 W nom. / 132 W max

65 W nom. / 288 W max

65 W nom. / 288 W max

65 W nom. / 288 W max

Duwkracht

2000 N

3000 N

6000 N

6000 N

6000 N

Openingssnelheid

10÷60 s / 90°

14÷80 s / 90°

14÷80 s / 90°

14÷80 s / 90°

14÷80 s / 90°

Maximale slag

350 mm

450 mm

500 mm

500 mm

500 mm

Maximale opening aandrijfmechanisme

110°

110°

120°

120°

120°

Intermittentie

30 achtereenvolgende cycli bij 20°C

50 achtereenvolgende cycli bij 20°C

60 achtereenvolgende cycli bij 20°C

60 achtereenvolgende cycli bij 20°C

60 achtereenvolgende cycli bij 20°C

Gebruiksklasse

Frequent

tot 150.000 cycli

Intens

tot 300.000 cycli

Zeer intens

tot 450.000 cycli

Zeer intens

tot 450.000 cycli

Super intens

tot 600.000 cycli

Ontgrendeling voor handmatige opening

sleutelschakelaar

sleutelschakelaar

sleutelschakelaar

sleutelschakelaar

sleutelschakelaar

Bedrijfstemperatuur

-20°C / +55°C (-35°C / +55°C met actieve NIO)

Beschermingsgraad

IP44

IP44

IP44

IP44

IP44

Gewicht (kg)

7,8

9

10,5

10,5

10,5

Bedieningspaneel

LCU30H of LCU40H

LCU30H of LCU40H

LCU40H

LCU40H

LCU40H
